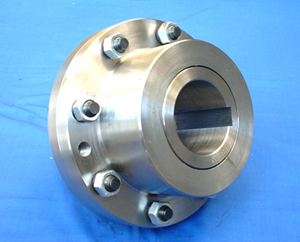

CLZ齒式聯軸器
產品說明
CLZ型齒式聯軸器 特點及應用場合：具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。CL、CLZ型為直齒式齒形，用于低速重載，兩水平軸聯接，直齒式補償性能差，是淘汰品種，已被鼓形齒式代替，不應再選用。
CL型--直齒式基本型，用于兩輔端直接聯接；
CLZ型--直齒式接中間軸型，用于兩軸長距離聯接
CLZ型齒式聯軸器的參數及主要尺寸：(JB/ZQ 4218-86) mm
型號 | 公稱轉距 Tn N.m | 軸孔直徑 | 軸孔長度 | D | D1 | D2 | C | 質量 kg |
Y | ||||||||
d1,d2 | L | |||||||
CLZ1 | 710 | 18,19 | 42 | 170 | 110 | 55 | 16.0 | 7.96 |
20,22,24 | 42 | 6.0 | ||||||
25-60 | 62-142 | 2.5 | ||||||
CLZ2 | 1400 | 30-70 | 82-142 | 185 | 125 | 70 | 2.5 | 12.3 |
CLZ3 | 3150 | 40-90 | 112-172 | 220 | 150 | 90 | 2.5 | 25.4 |
CLZ4 | 5600 | 45-100 | 112-212 | 250 | 175 | 110 | 2.5 | 37.5 |
CLZ5 | 8000 | 50-120 | 112-212 | 290 | 200 | 130 | 5.0 | 54.8 |
CLZ6 | 11200 | 60-130 | 142-252 | 350 | 260 | 170 | 5.0 | 76.4 |
CLZ7 | 18000 | 65-150 | 142-252 | 350 | 260 | 170 | 5.0 | 106.0 |
CLZ8 | 23600 | 80-170 | 172-302 | 380 | 290 | 190 | 5.0 | 138.0 |
CLZ9 | 28000 | 90-190 | 172-352 | 430 | 330 | 210 | 5.0 | 162.0 |
CLZ10 | 50000 | 110-220 | 212-352 | 490 | 390 | 260 | 5.0 | 254.0 |
CLZ11 | 71000 | 120-250 | 212-410 | 545 | 445 | 300 | 5.0 | 374.0 |
CLZ12 | 100000 | 140-280 | 252-470 | 590 | 490 | 340 | 5.0 | 526.7 |
CLZ13 | 140000 | 160-300 | 302-470 | 680 | 555 | 380 | 7.5 | 749.0 |
CLZ14 | 200000 | 180-340 | 302-550 | 730 | 610 | 420 | 7.5 | 965.0 |
CLZ15 | 250000 | 200-380 | 352-550 | 780 | 660 | 480 | 7.5 | 1196 |
CLZ16 | 355000 | 240-420 | 410-650 | 900 | 755 | 530 | 10.0 | 1855 |
CLZ17 | 560000 | 260-480 | 410-650 | 1000 | 855 | 630 | 10.0 | 2690 |
CLZ18 | 710000 | 300-530 | 470-800 | 1100 | 950 | 710 | 10.0 | 3561 |
CLZ19 | 1000000 | 360-560 | 550-800 | 1250 | 1050 | 800 | 15.0 | 4808 |
